PRACTICA # 5 CONVERTIDOR A/D 10 BITS

OBJETIVO:
       Se hará uso del módulo A/D de 10 bits de resolución con el que cuenta el MCU R5F563NB de la tarjeta de evaluación YRDKRX63N. El valor de muestreo será visualizado el LCD 96x64 en tiempo real.

• Configurar el modulo A/D de 10 bits
• Imprimir el valor del convertidor en el LCD.

DESARROLLO:

•  Del manual Renesas RX63N RDK User's Manual ubicamos el canal AN2

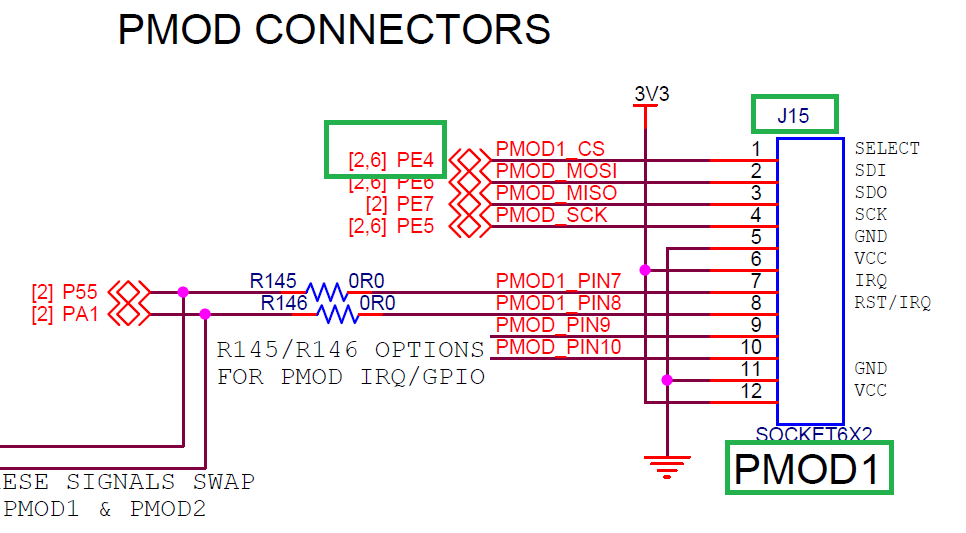

•  Debido a que no se tiene un potenciómetro conectado a un canal A/D 10 bits utilizaremos el conector PMOD1 en su entrada Nº1 PE4.


•  Del RX63N Group User's Manual: Hardware página 1748 hacemos referencia al canal analógico 2 cuyo registro de lectura es ADDRC:


PASOS:

•  Creación de un proyecto:

1.- Abrir el software e2studio
2.- New/ C Project / Renesas RXC ToolChain

3.- Seleccionar el target R5F563NB, debug hardware Segger jLink, después next

4.- Seleccionar C/C++ Source file y por ultimo Finish.

5.- Configuraremos el A/D a 10 bits de resolución y un tiempo de muestreo de 2.0 us en el archivo r_cg_adc.c

void R_ADC_Create(void)

{

            MSTP(AD) = 0; // AD 10 bits   enable

            /* set direction and enable input */

            PORTE.PDR.BIT.B4 = 0;               // PE4 como input

            PORTE.PMR.BIT.B4 = 0;               // como I/O

           MPC.PE4PFS.BYTE = 0x80;   // Set port function register to analog input, no interrupt.

            AD.ADCSR.BYTE = 0x00;

            //AD.ADCSR.BIT.ADIE =0;   // ADI interrupt is disabled

            //AD.ADCSR.BIT.ADST = 0;  //Stops A/D conversion

            /* software trigger, single scan mode, PCLK/8 = ADCLK = 6 MHz */

            AD.ADCR.BYTE = 0x00;

            /* flush LSB end */

            AD.ADCR2.BYTE = 0x00;

            //AD.ADCR2.BIT.DPSEL = 0;

            //Self-Diagnostic

            AD.ADDIAGR.BYTE = 0x0;

            /* sampling state register. adds to conversion time such that

            //Sampling time (μs) = Setting value of ADSSTR / ADCLK (MHz)            ADCLK = PCLK / 8 = 6 Mhz

            //

             Ts = 2 uS, Fs = 500 kHz */

            AD.ADSSTR = 12;

}

6.- La función main queda como sigue:

void main(void)

{

            set_ipl(0);              // enable interrupts

            SR_Oscilador();          //  F = 96 Mhz

            SR_LCD_GRAPH();          //  LCD 96x64

            SR_TIMER_0();            // Inicializa el Timer 0 en cascada para 16 bits

            SR_ADC();                // ADC 10 bits ch 2 PE4

            while(1)

            {

                        AdcValue = adc_get_vdd();          // adquiere el valor 10 bits del ch 2 PE4

                        voltage = (3.3 * AdcValue) / 1024.0;

                        LCDPrintf(0, 0, "Microcarsil ");

                        LCDPrintf(1, 0, "    2017    ");

                        LCDPrintf(2, 0, "Carlos Silva");

                        LCDPrintf(3, 0, "            ");

                        LCDPrintf(4, 0, "Practica #5 ");

                        LCDPrintf(5, 0, "            ");

                        LCDPrintf(6, 0, "AD10 = %.3f ", voltage);

                        LCDPrintf(7, 0, "            ");

                        delay_ms(100);

            }

}

• Agregar código, compilar y debug:

1.- Bajar el código de:
--> Practica #5

2.- Compilar con el icono del martillo y debug con el icono del insecto:

VÍDEO:
